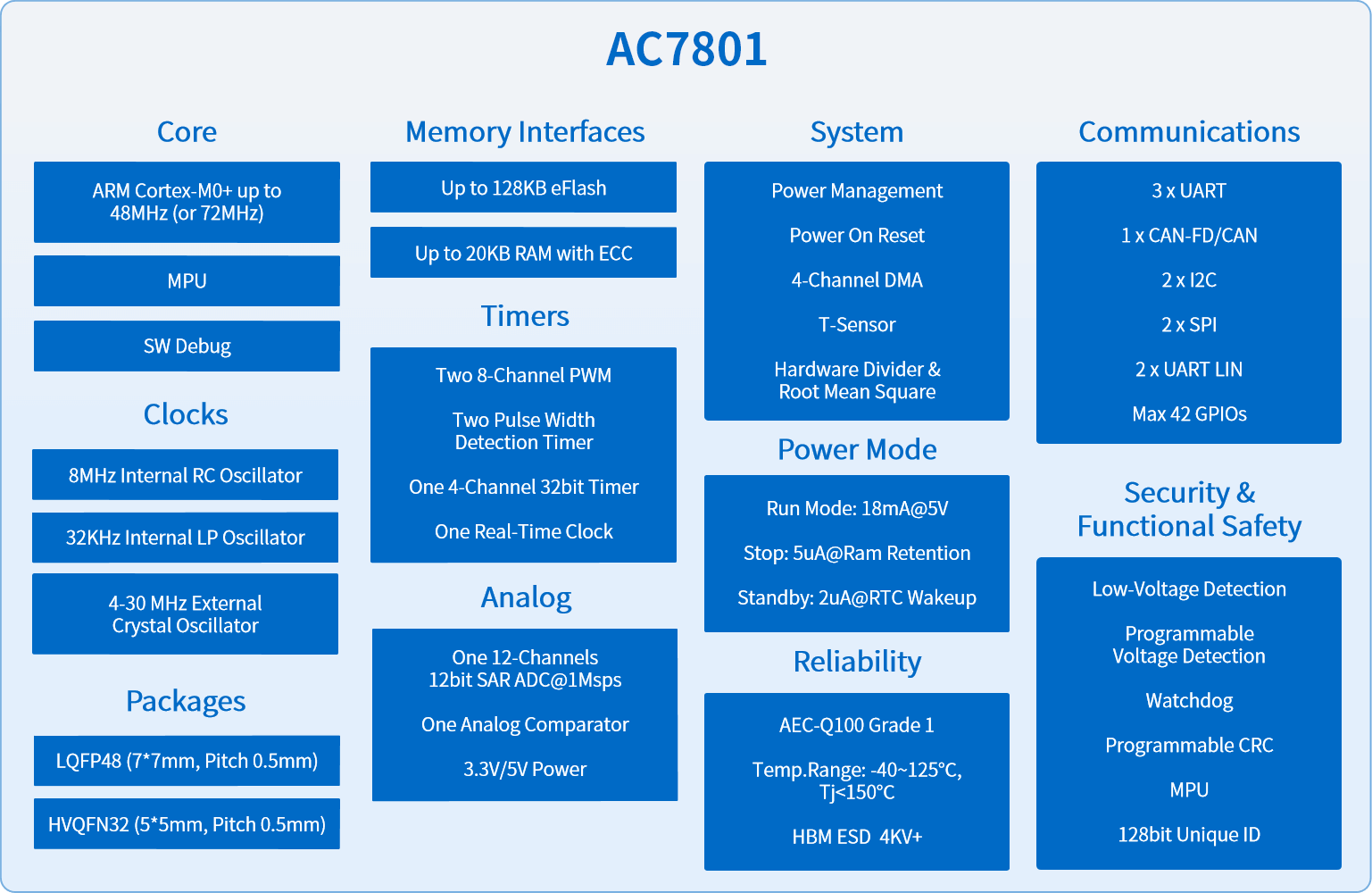

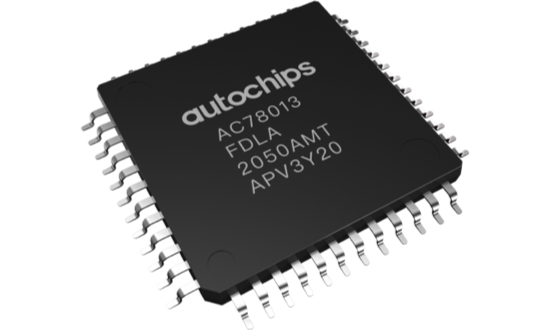

AC7801

高性價比車規級32位MCU

AC7801是基于ARM Cortex-M0+內核的車規級MCU，擁有128KB Flash，20KB RAM，1路CAN-FD/CAN，QFN32和LQFP48兩種封裝。集成除法均方根運算單元，適用于BLDC電機控制場景，已大量應用于汽車電子及電機控制等多種應用場景，已通過ASIL-B產品認證，可支持功能安全場景。

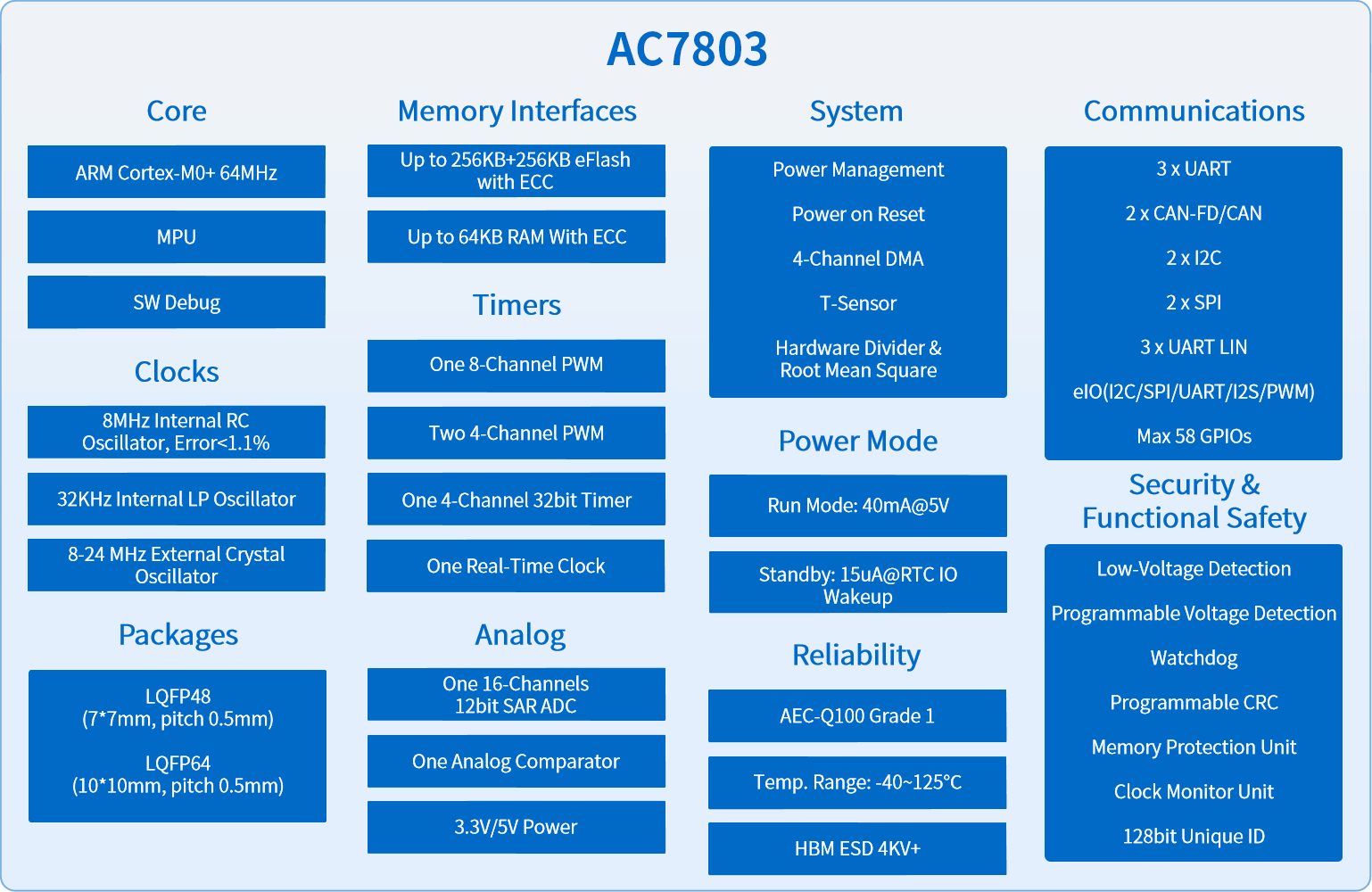

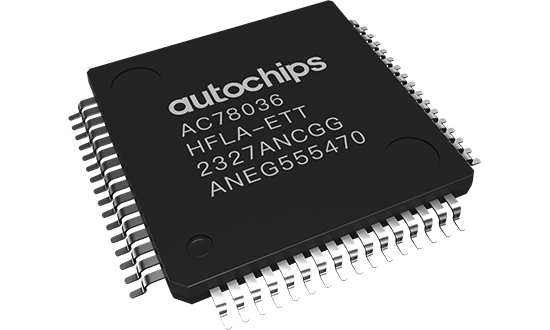

AC7803

資源豐富車規級32位MCU

AC7801x是基于ARMAC7803是基于ARM Cortex-M0+內核的車規級MCU，資源豐富，擁有512KB Flash（雙bank，使用靈活），64KB RAM，2路CAN-FD/CAN，LQFP48和LQFP64兩種封裝。已通過ASIL-B產品認證，具備豐富的功能安全機制。同封裝可向下兼容AC7801，與AC7840同封裝支持硬件兼容設計。AC7803可應用于車載無線充、PEPS、兩輪/四輪車BMS、電機控制、OBC、電動尾門，電動腰托等場景。

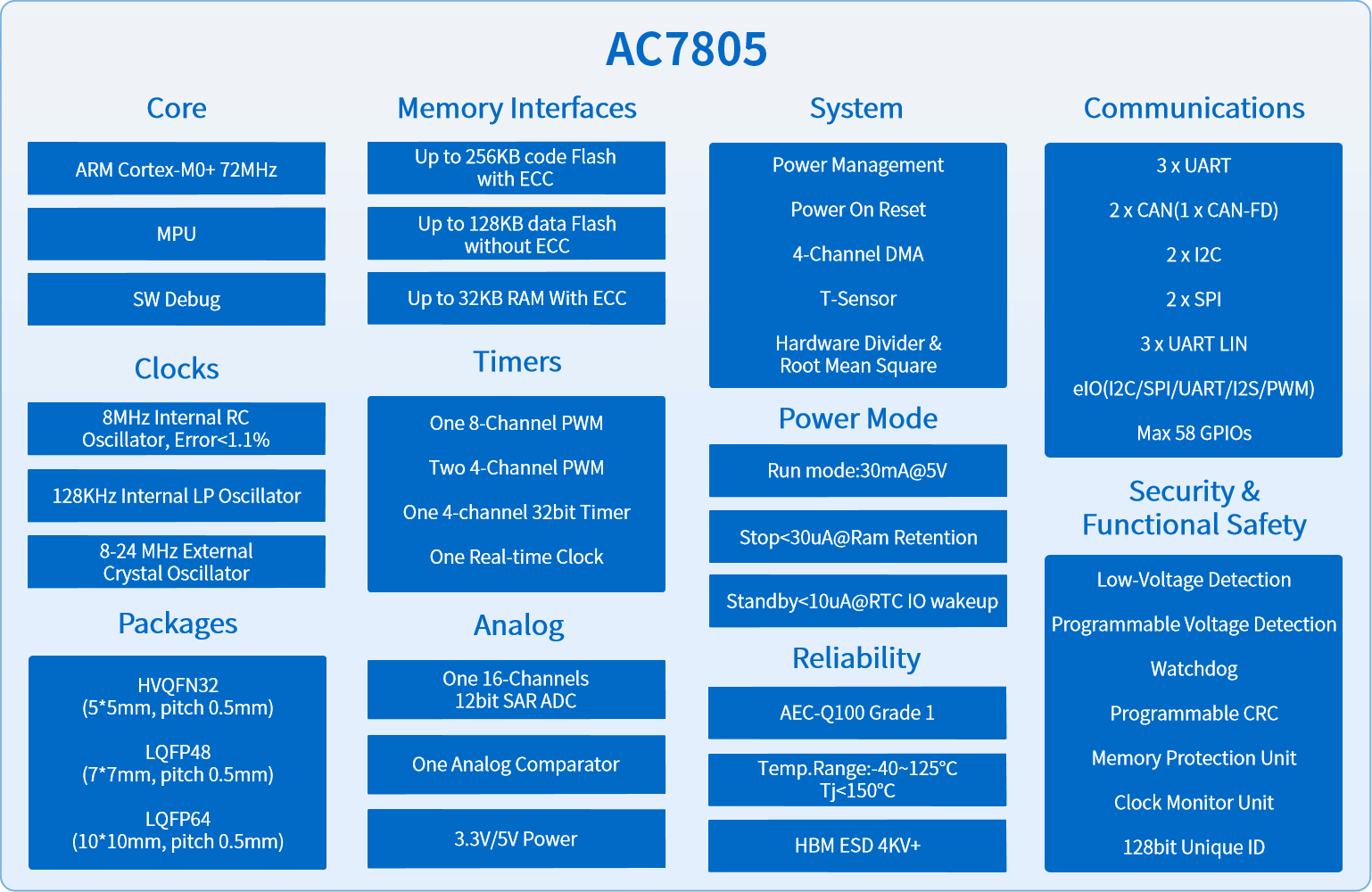

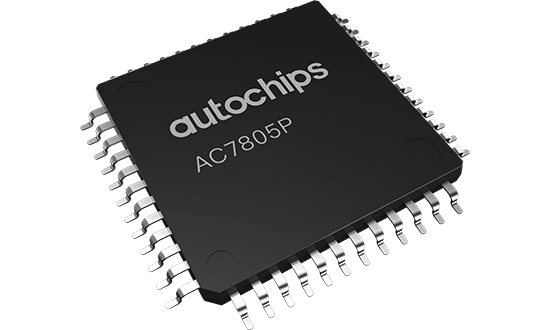

AC7805

功能安全+信息安全車規級32位MCU

AC7805是基于ARM Cortex-M0+內核的車規級MCU，于2024年底上市。產品符合AEC-Q100 Grade 1，功能安全符合ISO 26262 ASIL-B，信息安全符合EVITA Light標準，支持安全啟動、安全調試。AC7805可廣泛應用于車燈、無線充、換擋器、光雨量傳感器、超聲波雷達傳感器、座椅控制、組合開關、傳感器、PEPS、電機控制等領域。

規格框圖

通用開發板

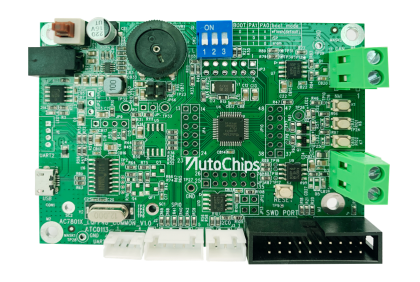

AC7801-通用開發板

支持1路CAN收發器電路，兼容CAN 2.0B/CAN-FD, 1路LIN收發器電路，最高波特率20Kbps，1路SPI接口電路，1路I2C接口電路，最高支持42個GPIO，1個電位器用于ADC輸入，2路 LED用于PWM調試等，支持SWD仿真調試接口，支持USB TO UART 電路，可通過Micro-USB接口打LOG。
- 主控芯片

  AC78013FDLA
- PCB板供電

  +12V/ +5V
- 支持調試方式

  SWD
- PCB板尺寸

  90mm x 65mm
- MCU供電

  +3.3V/ +5V
- 存儲溫度

  -40℃~85℃
- 調試接口

  Micro-USB

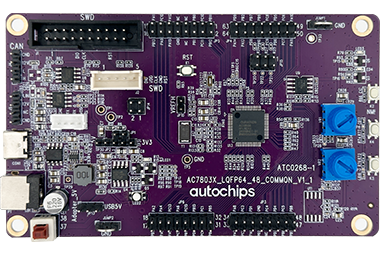

AC7803-通用開發板

適用于AC7803平臺所有封裝，擴展出了MCU上可能用到的外設接口，如CAN-FD/LIN/SPI/I2C/UART/GPIO/ADC/PWM等。最高支持58個GPIO，2個電位器用于ADC輸入，1路RGB LED用于PWM調試等，支持SWD仿真調試接口，支持USB TO UART 電路，可通過Type-C接口打LOG。
- 主控芯片

  AC78036HFLA
  AC78036FFLA
- PCB板供電

  +12V/ +5V
- 支持調試方式

  SWD
- PCB板尺寸

  116.6mm x 70mm
- MCU供電

  +3.3V/ +5V
- 存儲溫度

  -40℃~85℃
- 調試接口

  Type-C

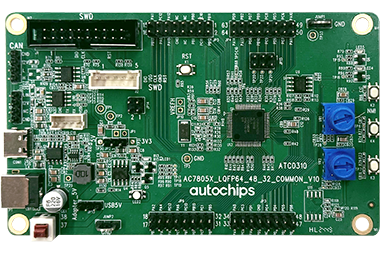

AC7805-通用開發板

擴展出了MCU上可能用到的外設接口，如CAN-FD/LIN/SPI/I2C/UART/GPIO/ADC/PWM等。最高支持58個GPIO，2個電位器用于ADC輸入，1路RGBLED用于PWM調試等，支持SWD仿真調試接口，支持USBTOUART電路，可通過Type-C接口打LOG。
- 主控芯片

  AC78058HELA
  AC78058FELA
  AC78058MEQA
- PCB板供電

  +12V/ +5V
- 支持調試方式

  SWD
- PCB板尺寸

  116.6mmx70mm
- MCU供電

  +3.3V/ +5V
- 存儲溫度

  -40℃~85℃
- 調試接口

  Type-C

電機開發板

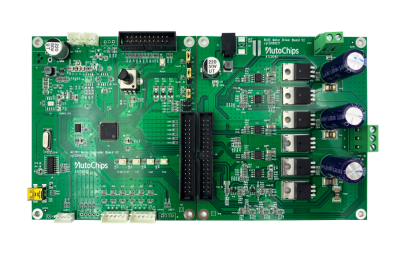

AC7801-電機開發板

AC7801x系列電機開發板由MCU控制板和功率驅動板組成，支持CAN/ LIN/ UART/ SPI等通訊接口，支持無感/ 有感（HALL、編碼器）、單電阻/ 雙電阻/三電阻的BLDC/ FOC控制， V/ F控制，可配套ATC自研電機算法解決方案，適用于無刷電機的應用調試。
- 主控芯片

  AC78013FDLA
- 調試/ 下載方式

  SWD/ JTAG
- 電機轉子方式

  HALL/ ENCODE/ BEMF
- PCB板框大小

  100 x 110mm (x2)
- 調速方式

  PWM/ KEY/ RP
- 電流采樣方式

  單電阻/ 雙電阻/ 三電阻
- 工作電壓

  ≤ 48V
- 工作電流

  ≤20A
- 適用電機

  BLDC/ PMSM
- 通訊方式

  LIN/ CAN/ SPI/ USB/ UART

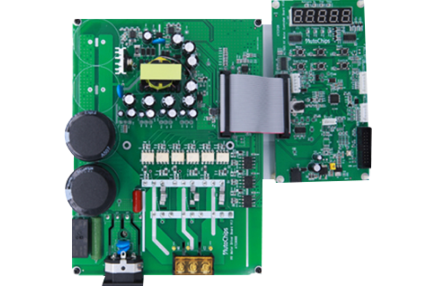

AC7801-高壓電機開發板

AC7801高壓電機開發板由MCU控制板和功率驅動板組成，支持CAN/485/UART/SPI等通訊接口，支持高壓電機的無感/有感（HALL、編碼器）、單/雙電阻的BLDC/FOC控制，V/F控制，可配套ATC自研電機算法，適用于高壓無刷電機的應用調試。
- 主控芯片

  AC78013FDLA
- 調試/下載方式

  SWD/JTAG
- 電機轉子方式

  HALL/ENCODE/ BEMF
- PCB板框大小

  146.5 x 196.5mm +
  146.5mm x 77.7mm
- 調速方式

  KEY/RP
- 電流采樣方式

  單電阻/雙電阻
- 工作電壓

  AC220V
- 工作電流

  ≤10A
- 適用電機

  BLDC/PMSM
- 通訊方式

  CAN/ SPI/ UART/ 485

典型應用

車身ECU
- BCM/DCM
  氛圍燈
- 電動升窗
  車載無線充
- 電動尾門
  電子換擋器
- 汽車大燈
  一鍵啟動
- 尾燈
  儀表/車機
- 座椅通風加熱
  方向盤按鍵
- 座椅腰托
  組合開關等
- 雨量傳感器
新能源ECU
- BMS
- OBC
- 電池包熱失效傳感器
- 低速報警器
- 交流充電槍等
汽車熱管理ECU
- 空調控制器
- 空調控制面板
- 方向盤加熱
- 座椅通風加熱等
智駕ECU
- 盲區預警系統

  手機控車
- 360全景

  防盜器
- 車載DVR

  T-BOX
- ETC

  PEPS鑰匙等
動力底盤ECU
- 制動防抱死控制器
  冷卻風扇控制器
- 電子手剎控制器
  尿素泵
- 農用發動機控制器
  摩托車電噴等
- 低速電動車控制器
- 冷卻水泵控制器
